基于YOLOv11-LPRNet的车牌识别项目实战

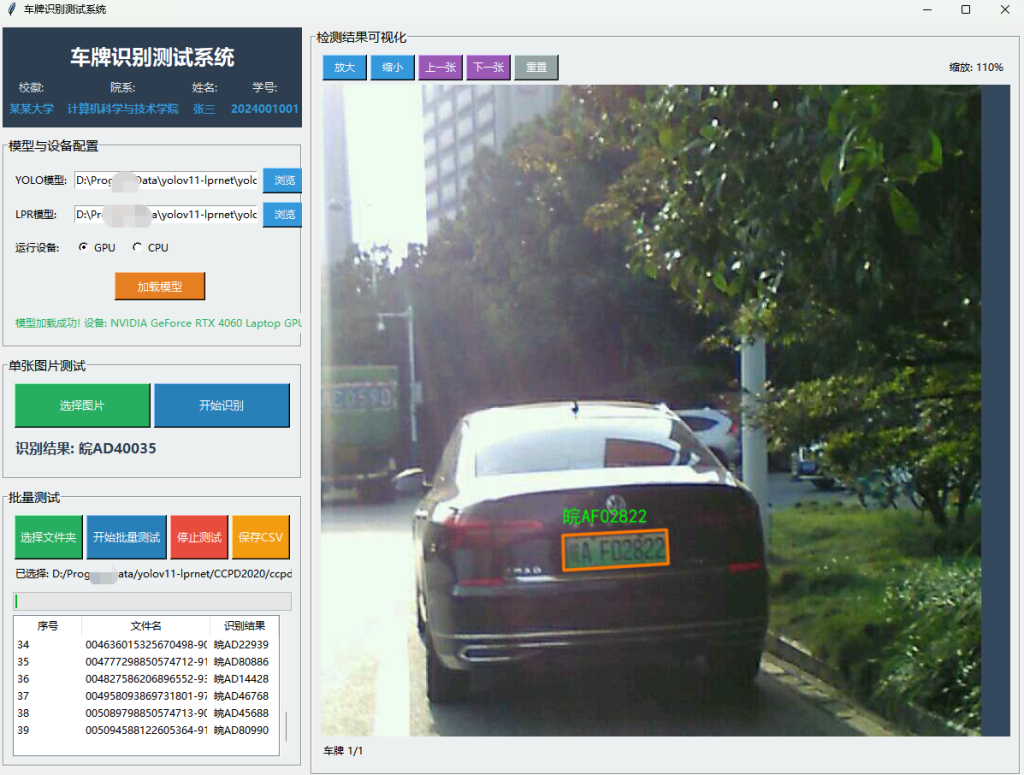

本项目来自GitHub开源项目yolov11-lprnet-ccpd。本项目基于CCPD数据集训练YOLOv11-pose车牌角点检测模型和LPRnet车牌字符识别模型，实现端到端车牌识别。基于Tkinter开发车牌识别系统的GUI界面，可以实现单张图片测试、多张图片批量测试、保存车牌识别结果至CSV文件等等基础功能。

一、项目流程

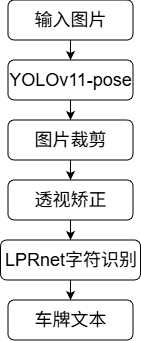

基于YOLOv11-pose与LPRNet的两阶段中文车牌识别系统：先检测车牌框与四角点，再透视矫正后送入LPRNet进行字符序列识别。

二、数据集介绍

本项目使用CCPD（Chinese City Parking Dataset，ECCV 2018 公开）作为主要数据集。CCPD是一个大型的、多样化的、经过仔细标注的中国城市车牌开源数据集。CCPD数据集主要分为CCPD2019数据集和CCPD2020（CCPD-Green）数据集。CCPD2019数据集车牌类型仅有普通车牌（蓝色车牌），CCPD2020数据集车牌类型仅有新能源车牌（绿色车牌）。数据集包含超过30万张真实停车场场景图像，涵盖模糊、倾斜、旋转、暗光、雨雪、遮挡、新能源绿牌等多种复杂条件。

在CCPD数据集中，每张图片仅包含一张车牌，车牌的车牌省份主要为皖。CCPD中的每幅图像都包含大量的标注信息，但是CCPD数据集没有专门的标注文件，每张图像的文件名就是该图像对应的数据标注。关于CCPD数据集更详细的介绍见其ECCV2018发表论文，地址为Towards End-to-End License Plate Detection and Recognition: A Large Dataset and Baseline。

1.CCPD2019数据集

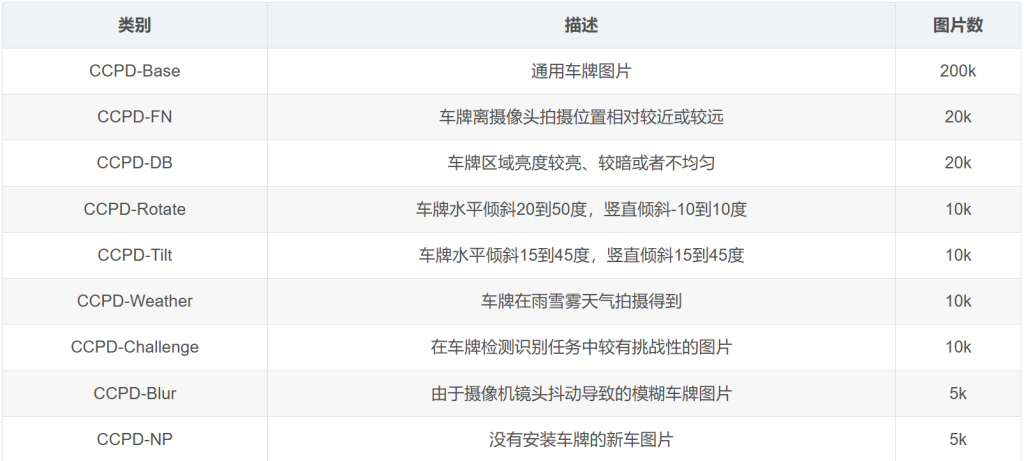

大小12.26G。包含了25万多幅中国城市车牌图像和车牌检测与识别信息的标注。仅有普通车牌（蓝色车牌）。车牌照片涉及多种复杂环境，包括模糊、倾斜、雨天、雪天等。

下载地址：https://pan.baidu.com/s/1i5AOjAbtkwb17Zy-NQGqkw

密码：hm0u

2.CCPD2020数据集

CCPD2020仅仅有新能源车牌图片，包含不同亮度，不同倾斜角度，不同天气环境下的车牌。
CCPD2020中的图像被拆分为train/val/test数据集，train/val/test数据集中图片数分别为5769/1001/5006。数据集(数据大小865.7MB)。

下载地址：https://pan.baidu.com/s/1JSpc9BZXFlPkXxRK4qUCyw

密码：ol3j

3.数据集的标注和处理

CCPD数据集没有专门的标注文件，每张图像的文件名就是该图像对应的数据标注。

3061158854166666665-97_100-159&434_586&578-558&578_173&523_159&434_586&474-0_0_3_24_33_32_28_30-64-233.jpg的文件名可以由分割符’-‘分为多个部分：

（1）3061158854166666665为区域（这个值可能有问题，可以不管）；

（2）97_100对应车牌的两个倾斜角度-水平倾斜角和垂直倾斜角, 水平倾斜97度, 竖直倾斜100度。水平倾斜度是车牌与水平线之间的夹角。二维旋转后，垂直倾斜角为车牌左边界线与水平线的夹角。CCPD数据集中这个参数标注可能不那么准，这个指标具体参考了论文Hough Transform and Its Application in Vehicle License Plate Tilt Correction；

（3）159&434_586&578对应边界框左上角和右下角坐标:左上(159, 434), 右下(586, 578)；

（4）558&578_173&523_159&434_586&474对应车牌四个顶点坐标(右下角开始顺时针排列)：右下(558, 578)，左下(173, 523)，左上(159, 434)，右上(586, 474)；

（5）0_0_3_24_33_32_28_30为车牌号码（第一位为省份缩写），在CCPD2019中这个参数为7位，CCPD2020中为8位，有对应的关系表；

（6）64为亮度，数值越大车牌越亮（可能不准确，仅供参考）；

（7）233为模糊度，数值越小车牌越模糊（可能不准确，仅供参考）。

三、项目环境配置

该项目包含YOLOv11、PyTorch、opencv等，显然在Anaconda的虚拟环境下，更有利于项目环境的配置和管理，可以创建新的虚拟环境，也可以直接使用这一篇内容里创建过的yolov11的虚拟环境。

1.虚拟环境配置

若新创建虚拟环境，需要按照requirements.txt文件中的项目依赖项配置。同时，如果要使用CUDA加速模型的训练，还需要下载对应版本的cuDNN、CUDA等，这里不再赘述。

若直接使用已经创建过的yolov11虚拟环境，则项目环境已然搞定，无需其他操作。

2.预训练模型下载

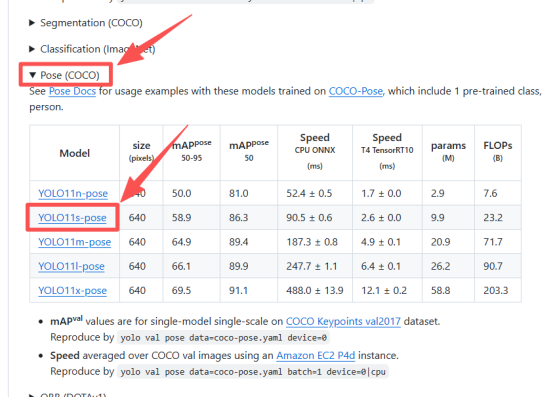

项目中的车牌关键点识别部分是基于yolov11的预训练模型yolo11s-pose.pt，yolo11s-pose.pt下载地址：GitHub – FJsRepo/ultralytics-YOLO11: Ultralytics YOLO11

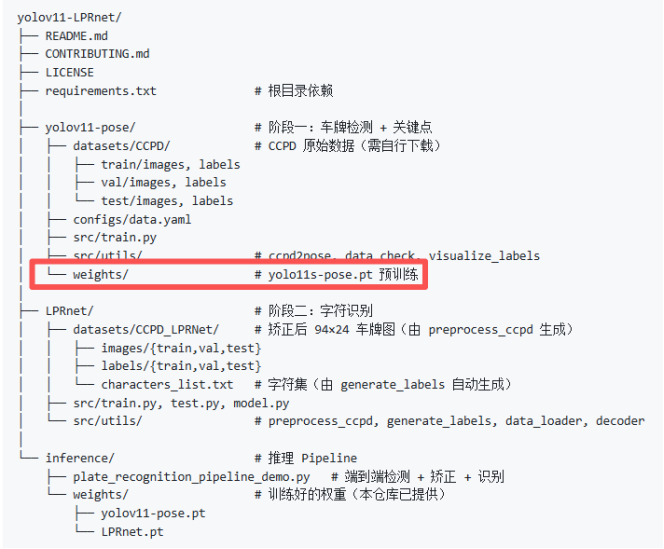

下载完成后，需要将预训练模型放到yolov11-lprnet-ccpd-master\yolov11-pose\weights文件夹下，如下图

四、训练YOLOv11-pose

整体思路首先需要准备数据，将CCPD数据集中的数据转换为yolo格式的数据，并将数据放到对应文件夹下。然后，设置合适的超参数进行模型的训练。

1.完成数据转换

（1）复制CCPD2020中的图片，将train/val/test中的图片分别复制到yolov11-lprnet-ccpd-master\yolov11-pose\datasets\CCPD目录下的train/images、val/images、test/images中。

（2）按yolov11-pose/README.md完成数据转换（ccpd2pose、data_check）。

ccpd2pose、data_check这两个脚本在yolov11-lprnet-ccpd-master\yolov11-pose\src\utils目录下。

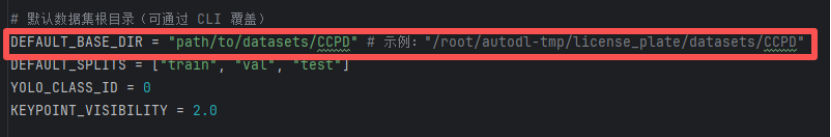

修改ccpd2pose.py中的数据集目标地址为自己的数据集目录。

例如我的数据集目录为：D:\ProgramData\yolov11-lprnet\yolov11-lprnet-ccpd-master\yolov11-pose\datasets\CCPD

运行ccpd2pose.py文件，即可生成图片对应的labels标注文件。

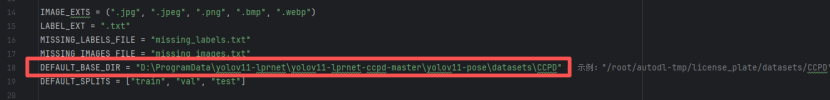

运行data_check.py前，也需要修改数据集目录，如下图。修改成自己的数据集目标地址。

（3）修改.yaml配置

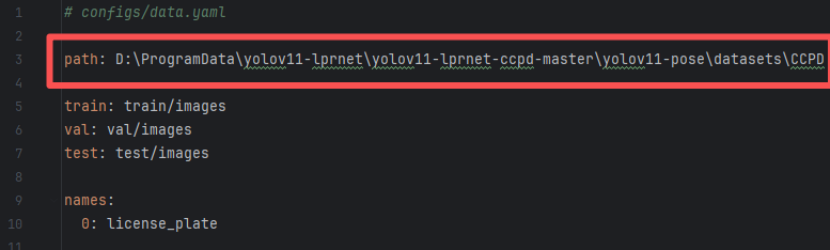

打开yolov11-lprnet-ccpd-master\yolov11-pose\configs目录下的data.yaml文件，修改数据集地址。

2.基于yolo11-pose.pt训练模型

训练脚本在yolov11-lprnet-ccpd-master\yolov11-pose\src\train.py目录下。

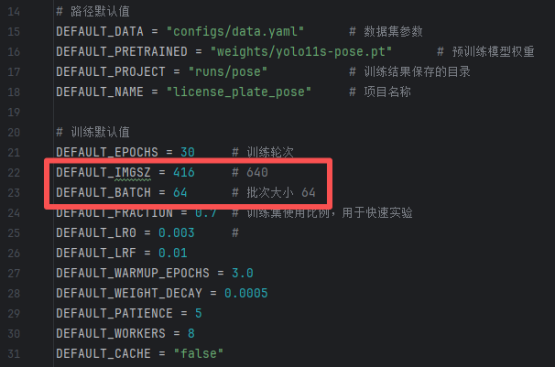

开始训练前，需要根据显存大小调整超参数。8G显存为例，DEFAULT_IMGSZ的训练默认值为640，DEFAULT_BATCH的默认值为64，直接训练会爆显存。可以将DEFAULT_IMGSZ修改为416试试。

运行train.py完成训练。默认训练30轮次，实际会触发早停机制。

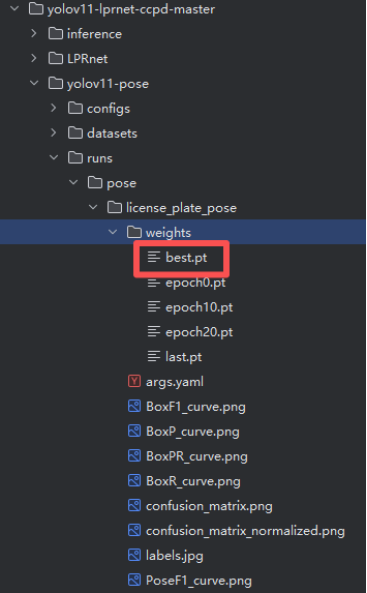

训练结束后的结果会保存在：yolov11-lprnet-ccpd-master\yolov11-pose\runs\pose\license_plate_pose\weights

其中best.pt为验证集上表现最好的权重。

训练完成后，将这个权重best.pt复制到inference/weights/yolov11-pose.pt。同时重命名为yolov11-pose.pt。

五、训练LPRNet

1.数据处理

按LPRnet/README.md完成数据预处理（preprocess_ccpd、generate_labels）。

（1）透视矫正

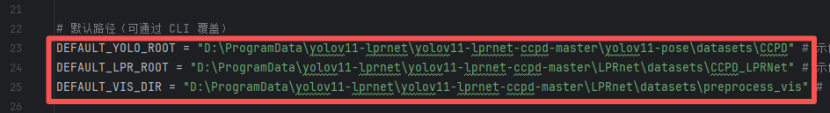

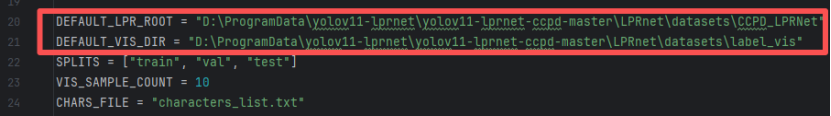

训练数据由yolov11-pose阶段的CCPD数据生成。preprocess_ccpd.py脚本在yolov11-lprnet-ccpd-master\LPRnet\src\utils目录中。修改脚本中YOLO的数据集地址、LPRnet数据集地址以及可视化图片输出的地址。

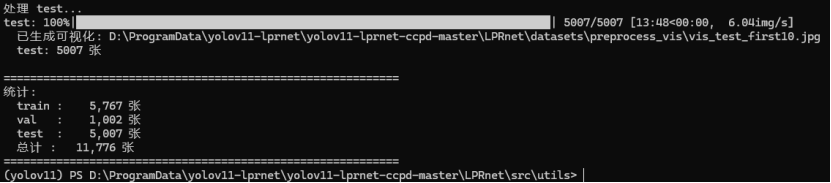

运行preprocess_ccpd.py。

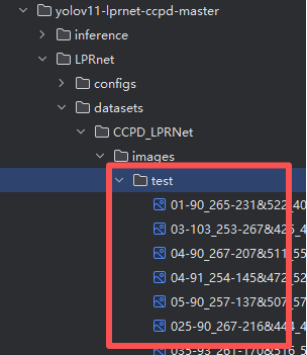

运行完成后下图中的目录中将会出现矫正后的车牌图片。

（2）生成标签文件

generate_labels.py在yolov11-lprnet-ccpd-master\LPRnet\src\utils目录中。运行前修改数据集地址。

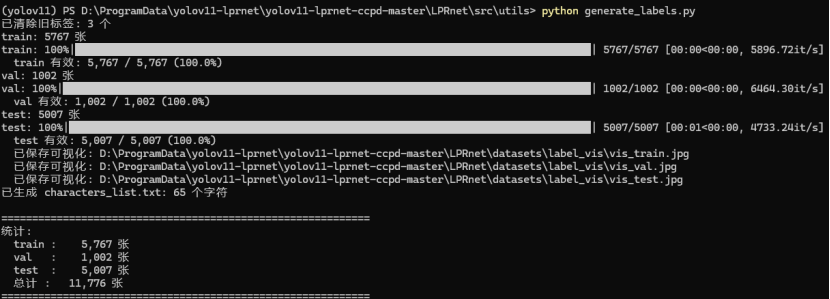

运行generate_labels.py。

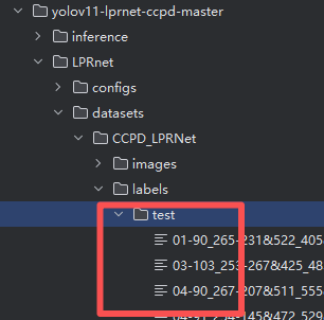

运行结束后下图中的目录中将会出现txt格式的标注文件。

（3）修改.yaml配置

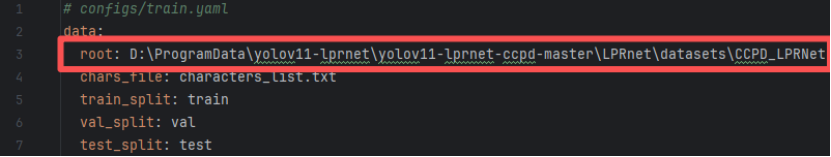

打开yolov11-lprnet-ccpd-master\LPRnet\configs目录下的train.yaml文件，修改数据集地址。

2.训练LPRnet

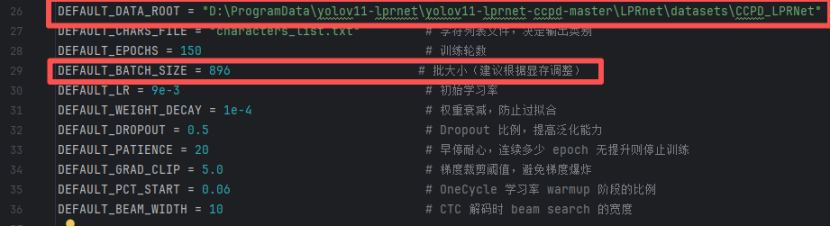

训练脚本train.py在yolov11-lprnet-ccpd-master\LPRnet\src目录下。运行前需要修改数据集地址、训练批次大小。训练批次大小默认1024会爆显存（显存8G会溢出）。

运行训练脚本train.py。如果可以成功运行，大概将耗时4个多小时。

如果使用的是之前的yolov11虚拟环境，可能会报错，大概率会因为两个问题报错，参考第七章遇到的BUG去解决。

训练结束后的结果会保存在：yolov11-lprnet-ccpd-master\LPRnet\weights中。其中best.pt为验证集上表现最好的权重。

训练完成后，将weights/best.pt复制到inference/weights/LPRnet.pt。同时重命名为LPRnet.pt。

六、使用Pipeline进行端到端测试

测试脚本plate_recognition_pipeline_demo.py在

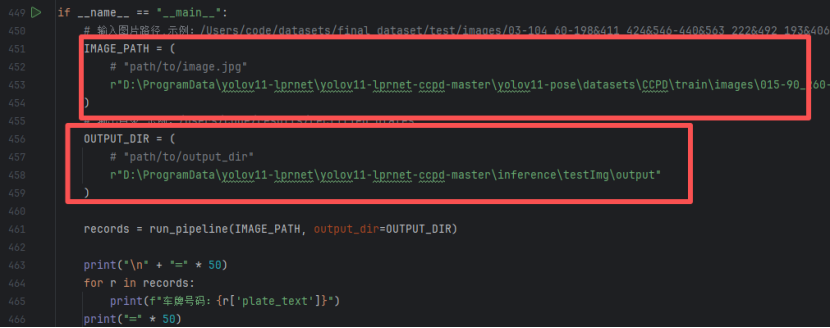

yolov11-lprnet-ccpd-master\inference目标中。运行前修改测试车牌图片的路径和输出结果保存的路径。

运行plate_recognition_pipeline_demo.py，并查看结果。

七、遇到的BUG

1.color_jitter函数输入参数报错（没截图）

问题原因：应该是torchvision库的版本高了。可以尝试降低torchvision库的版本以解决该问题，具体降低到哪个版本，笔者没有尝试，未知。不推荐用这个方法去折腾。

绕开这个BUG，新版本的torchvision.transforms.functional库中，更新了color_jitter函数的使用，只需要修改对应的报错代码即可。

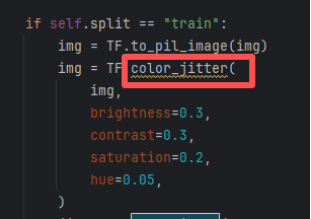

查询报错日志，找到问题代码在yolov11-lprnet-ccpd-master\LPRnet\src\utils目录下的data_loader.py中的第六十多行。

修改步骤：

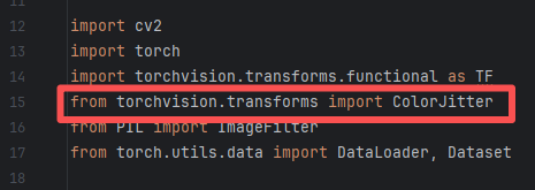

（1）在data_loader.py的最前面包含新的ColorJitter模块，如下图。

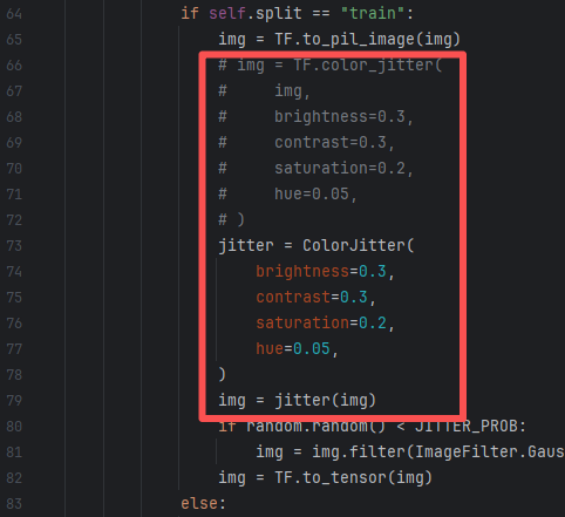

（2）修改六十多行处的问题代码，按下图操作，注释掉旧代码，添加新代码。

2.triton无法自动下载的问题（没截图）

问题原因：torch.compile函数可以优化torch代码，加速模型训练过程。torch库的2.2以后的版本都支持这个功能。代码中检测到你的torch库只要支持torch.compile加速，就会默认开启。但开启后，会因为虚拟环境中缺少triton库而运行失败。

可以尝试解决该问题，笔者尝试在清华源中下载triton库失败，提示没有合适版本。

可以绕开这个BUG，即不使用torch.compile加速。

查询报错日志，找到问题代码在yolov11-lprnet-ccpd-master\LPRnet\src\utils目录下的train.py中。因为train.py中开启了torch.compile加速。

修改步骤：

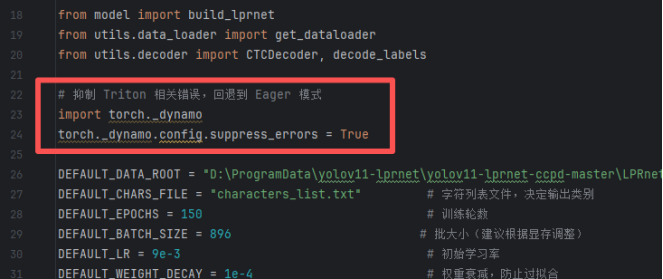

在train.py的最前面添加下图中的代码，即可关闭torch.compile加速。

3.OSError: [Errno 22] Invalid argument:路径错误

错误解析了路径中的转义字符。将/r，/t解析成转义字符了。在路径前面加个r即可。r”/invalid/path”

4.端到端测试结果差

问题描述：尝试使用训练集中的车牌照片去测试，居然可以识别出多个汉字。查看测试的过程图片生成情况，发现yolo没问题，图片提取很清晰，OCR识别出现了问题。

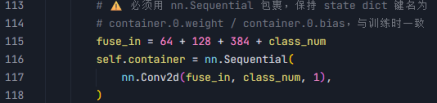

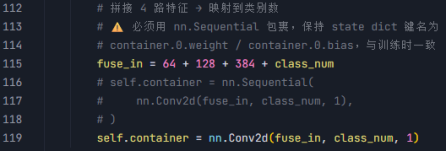

问题原因：端到端测试脚本“plate_recognition_pipeline_demo.py”中，定义的LPRnet有问题。在第113-118行，注释表示必须用nn.Sequential包裹，这个注释错误。用nn.Sequential包裹后的container层的权重key值是container.0.weight，但在LPRnet的模型脚本model.py中，container层没有用nn.Sequential包裹，即在LPRnet训练时保存的权重中，container层的权重key值是container.weight。
